Imagina que acabas de recibir el acta de entrega de un sitio de agregación masiva en una central de Mérida. Físicamente, el rack se ve impecable: los cables están peinados, etiquetados y ruteados según la normativa. Sin embargo, al momento de las pruebas de tráfico, el sistema colapsa debido a tormentas de broadcast y falta de aislamiento entre los servicios de voz y datos.
El problema no es el cable; es la arquitectura lógica. En las redes de nueva generación, la infraestructura física es solo el primer paso. El verdadero reto para un Project Manager es garantizar que la segmentación lógica (VLANs) refleje con exactitud la ingeniería del proyecto. Sin este dominio, la «Certeza Documentada» es imposible de alcanzar.
En SRYTEL, sabemos que un PM no necesita solo instaladores, sino especialistas que comprendan la jerarquía de las redes desde su cobertura geográfica hasta su aislamiento por protocolos. Esta guía es el diccionario técnico que necesitas para auditar la salud de tus despliegues.
Clasificación de redes por cobertura: La base física
Las redes informáticas se clasifican por su extensión geográfica (LAN, MAN, WAN, GAN), definiendo la infraestructura física necesaria para la conectividad. La segmentación lógica (VLAN) permite separar el tráfico dentro de estas áreas, optimizando el rendimiento y la seguridad sin añadir hardware físico adicional en el rack.
Entender la cobertura física es el primer filtro para dimensionar los viáticos, la herramienta y el equipo de medición necesario (como OTDRs para WAN o certificadores de cobre para LAN).
LAN (Local Area Network): El corazón del Site
La red de área local es la infraestructura que interconecta equipos en un área limitada, como una oficina o el interior de una central de telecomunicaciones. En el ecosistema de SRYTEL, este es nuestro campo de batalla «Indoor». Aquí, la normativa ANSI/TIA-568 rige cada conexión.
CAN (Campus Area Network): Interconexión de edificios
Cuando tu proyecto implica conectar varios edificios de una misma entidad (como un complejo universitario o una base militar), pasamos a una CAN. La complejidad aquí radica en el tendido de fibra óptica entre pozos y canalizaciones internas, donde la integridad física del cable determina el ancho de banda disponible.
MAN (Metropolitan Area Network): La red de la ciudad
Las redes de área metropolitana cubren ciudades enteras. Son las que permiten que una central de ruteo en el centro de Puebla se comunique con nodos de acceso en la periferia. Aquí es donde los protocolos de transporte óptico como DWDM se vuelven indispensables para manejar volúmenes masivos de datos.
WAN (Wide Area Network): Conectividad global
La red de área amplia es la que interconecta países o continentes. Como PM, sabes que una falla en una WAN suele ser crítica y afecta a miles de usuarios. Los equipos de ruteo core en estas redes requieren configuraciones de Capa 3 extremadamente precisas para gestionar el tráfico de larga distancia.
El Diccionario de la Segmentación Lógica
Para que un sitio pase la validación de Telmex o Telcel, el lenguaje técnico debe ser exacto. Aquí tienes los términos que tus cuadrillas deben dominar para evitar rechazos en el comisionamiento.

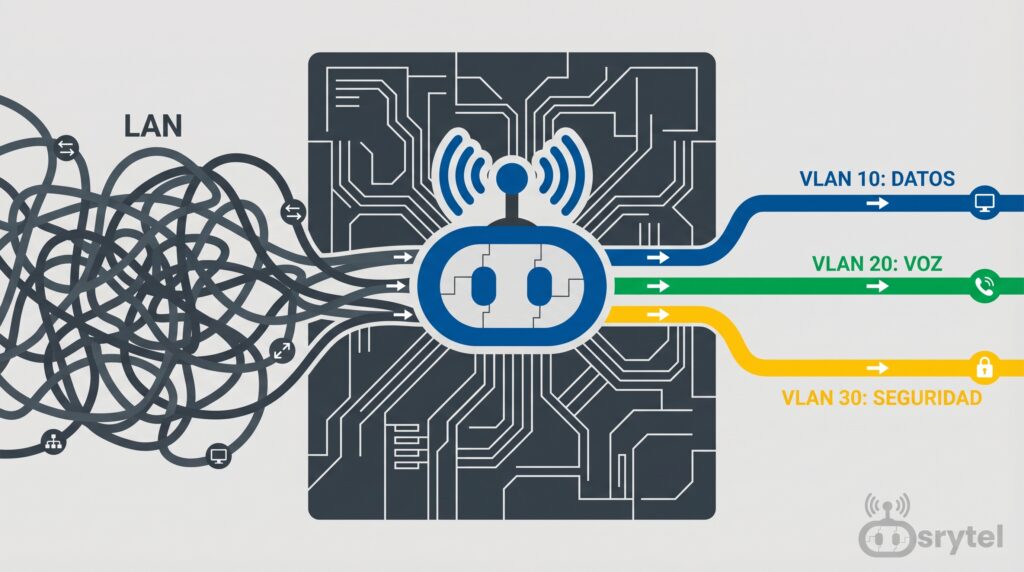

VLAN (Virtual Local Area Network)
Es una partición lógica de una red física de Capa 2. Permite que dispositivos que no están conectados al mismo switch físico se comuniquen como si lo estuvieran, aislándolos de otros grupos. Esto reduce el dominio de broadcast y mejora la seguridad.
IEEE 802.1Q (Dot1q)
Es el estándar internacional que define el etiquetado de VLANs en tramas Ethernet. Si tu proveedor te entrega un reporte donde menciona que «el equipo no ve la VLAN», lo primero que debes auditar es si el protocolo de encapsulamiento 802.1Q está correctamente configurado en el enlace troncal.
Puerto de Acceso (Access Port)
Un puerto que pertenece a una sola VLAN. Es el que se utiliza para conectar dispositivos finales (como un servidor o una estación de trabajo). En SRYTEL, documentamos cada puerto de acceso con su VLAN ID correspondiente para facilitar la gestión futura del PM.
Puerto Troncal (Trunk Port)
Un puerto diseñado para transportar tráfico de múltiples VLANs simultáneamente a través de un solo enlace físico. Es la columna vertebral que une switches o routers. Un error en la configuración de la «VLAN Nativa» en un puerto troncal es la causa más común de pérdida de gestión remota.
Dominio de Broadcast (Broadcast Domain)
Es el área de la red donde una trama de difusión (broadcast) se propaga. Sin VLANs, toda tu LAN es un único dominio de broadcast; con VLANs, divides este dominio, evitando que el tráfico innecesario sature los procesadores de los routers.
Riesgos técnicos y financieros de una segmentación deficiente
Un error en la asignación de puertos o en el etiquetado de VLANs no es una falla «menor». Es un bloqueo operativo que impide la facturación del proyecto y genera penalizaciones por retraso en la ventana de mantenimiento.
El peligro de las tormentas de broadcast
Cuando un contratista sin especialización no cierra correctamente los bucles en la Capa 2 (falla de Spanning Tree Protocol), se generan tormentas de broadcast. Esto puede «tumbar» no solo el nodo nuevo, sino afectar los servicios existentes en la central. El costo reputacional para tu empresa ante el operador es altísimo.
Brechas de seguridad por falta de aislamiento
Si las VLANs de gestión (management) y las de tráfico de usuario no están debidamente aisladas, la red es vulnerable. Un PM debe exigir que el reporte de entrega incluya pruebas de aislamiento lógico, garantizando que un usuario final no tenga visibilidad sobre la IP de gestión del equipo core.
El costo del «Sitio Ciego»
Un sitio ciego es aquel que está encendido pero el NOC no puede ver porque las VLANs de gestión están mal configuradas. Cada día que un sitio permanece «ciego» es un día que no se factura. En SRYTEL, nuestra meta es «Cero Sitios Ciegos» mediante la validación lógica paso a paso.
Complejidad Técnica Real: Switches Port-based vs Tag-based
No todos los equipos gestionan las VLANs de la misma manera. Entender esta diferencia es vital para la interoperabilidad en entornos multimarca (NEC, Huawei, Cisco).
VLANs Port-based (Basadas en puertos)
Es la forma más simple de segmentación. Se asigna una VLAN fija a cada puerto físico del switch. Es fácil de configurar pero carece de flexibilidad. Si el dispositivo se mueve de puerto, pierde su VLAN. Es común en switches industriales o de borde muy básicos.
VLANs Tag-based (Basadas en etiquetas – 802.1Q)
Es el estándar de la industria para redes de nueva generación. Cada trama Ethernet recibe una etiqueta (tag) de 4 bytes que indica a qué VLAN pertenece. Esto permite que el tráfico viaje por toda la red manteniendo su identidad lógica, independientemente de los switches físicos que atraviese.
Anatomía del Tag 802.1Q
Un especialista técnico debe saber que el tag se inserta entre la dirección de origen y el campo de longitud/tipo de la trama Ethernet. Se compone de:
- TPID (0x8100): Identifica que la trama está etiquetada.
- TCI (Tag Control Information): Contiene el Priority Code Point (PCP) para QoS y el VLAN ID (VID), que puede ir del 1 al 4094.
| Parámetro de Red | Red LAN Convencional | Red con VLANs (Lógica) | Beneficio para el Proyecto |
| Dominio de Broadcast | Único y masivo | Múltiples y reducidos | Menor latencia, mayor eficiencia |
| Seguridad Física | Depende de la conexión de cable | Basada en aislamiento lógico | Control de acceso granular |
| Gestión de Tráfico | Todo el tráfico compite igual | Priorización por VLAN (CoS) | Calidad garantizada en voz/video |
| Escalabilidad | Requiere más hardware físico | Crecimiento lógico inmediato | Ahorro en CAPEX para el cliente |
Por qué SRYTEL garantiza la validación lógica de tus sitios
En SRYTEL, nuestra promesa de Certeza Documentada va más allá de un cableado estético. Entendemos que el éxito de tu proyecto depende de que la capa lógica sea un espejo fiel de la ingeniería aprobada.
| Requerimiento de Validación | Estándar / Normativa | ¿Cómo lo garantiza SRYTEL? |
| Mapeo de VLANs | IEEE 802.1Q | Documentación de VID por puerto en el As-Built |
| Pruebas de Aislamiento | RFC 2544 / Estándar Operador | Verificación de conectividad entre segmentos |
| Etiquetado Lógico | TIA-606-C / Normas Telmex | Etiquetas físicas que coinciden con la config lógica |
| Integridad de Tramas | IEEE 802.3 | Reporte de error-free traffic en Capa 2 |
Nuestro personal de planta no improvisa. Contamos con la infraestructura propia para realizar pruebas de conectividad que aseguren que, una vez que nos retiremos del sitio, el NOC tendrá control total sobre el nodo.
Preguntas Frecuentes (FAQs)
¿Cuál es la diferencia entre una VLAN nativa y una VLAN de gestión?
La VLAN nativa es aquella por la cual viaja el tráfico que no tiene etiqueta (untagged) en un puerto troncal. La VLAN de gestión es la red específica utilizada por los ingenieros y el NOC para entrar al equipo y configurarlo. Nunca deben confundirse, ya que un error aquí deja al equipo incomunicado.
¿Por qué mi proyecto requiere VLAN Stacking (QinQ)?
El QinQ se utiliza principalmente en redes de transporte (Metro Ethernet o DWDM). Permite que el operador transporte las VLANs de un cliente de forma transparente a través de su propia red. Si tu proyecto es de interconexión entre centrales, el dominio de QinQ es obligatorio para evitar conflictos de IDs entre clientes.
¿Qué es el Estándar IEEE 802.1ad?
Es una extensión del 802.1Q que permite el doble etiquetado de tramas (QinQ). Es fundamental para proveedores de servicios que necesitan escalabilidad y aislamiento masivo de clientes en una red compartida.
¿Cómo afecta una mala configuración de Capa 2 a mi presupuesto?
Genera retrabajos. Si el validador del cliente rechaza el sitio porque no hay paso de tráfico en una VLAN específica, tendrás que pagar viáticos adicionales para que la cuadrilla regrese. En SRYTEL, eliminamos este riesgo entregando el sitio validado end-to-end antes de la salida de campo.
La red no está lista hasta que la lógica funciona
Para un Project Manager, la instalación física es solo la mitad del camino. El éxito real se mide cuando el primer paquete de datos llega a su destino a través de una VLAN correctamente configurada. La segmentación lógica es la herramienta que transforma un rack lleno de cables en una red de telecomunicaciones inteligente y rentable.
En el Sur y Sureste de México, donde la logística es compleja y los tiempos de ventana son cortos, no puedes permitirte improvisados. En SRYTEL, nos convertimos en tu brazo ejecutor que domina desde el ruteo de cables hasta el etiquetado 802.1Q.
¿Necesitas seguridad absoluta en la segmentación de tus próximos sitios? Escríbenos hoy mismo. Aseguremos que tu infraestructura física y lógica trabajen en perfecta armonía para que tus proyectos nunca se detengan.
